适用规模: 本产品适用于交流额定电压450/750V及以下动力装置牢靠布线（敷设）用。在低压动力线路、一样平常电气、仪器仪表及电信装备中有着普遍的用途。 产品特点: 电缆的额定电压Uo
本产品适用于交流额定电压450/750V及以下动力装置牢靠布线（敷设）用。在低压动力线路、一样平常电气、仪器仪表及电信装备中有着普遍的用途。
产品特点:
电缆的额定电压Uo/U 为450/750V及以下
电缆导体恒久事情温度：通俗电缆不凌驾70℃，耐热90℃产品不凌驾90℃；
电缆敷设电缆敷设时的情形温度应不低于0℃，其弯曲半径：
电缆外径（D）小于25mm者，应不小于4D；
电缆外径（D）为25mm以上者，应不小于6D。
|
执行标准： |
GB/T5023-2008、JB/T8734-2012 |
|
品 牌： |
尊龙凯时人生就是搏电缆 |
|
型 号： |
RV、ZR-RV、NH-RV |
|
导体质料： |
无氧铜（≥铜含量：99.9%以上） |
|
芯 数： |
多芯导体 |
|
绝缘质料： |
聚氯乙烯 |
|
规 格： |
0.5-240mm? |
|
额定电压： |
300/500V 450/750V |
|
颜 色： |
红色 黄色 黄绿双色 蓝色 绿色 玄色 |

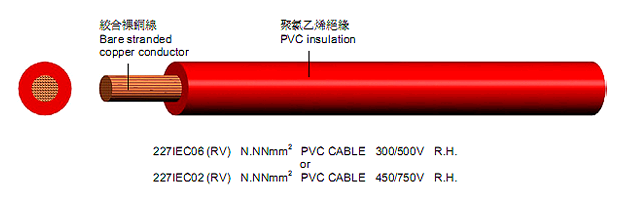

结构图>>
RV电缆线在工业配电领域有着普遍的应用，尤其适合要求较为严酷的柔性装置场合，如电控柜，配电箱及种种低压电气装备，可用于电力，电气控制信号及开关信号的传输。RV电线电缆接纳软结构的设计，导体弯曲半径较小，且适用于湿润多油的装置场合。同时，RV电缆线在获得了CCC及CE标记的认证，切合HD（欧盟统一协调标准）的要求，不但可以适用于中国市场，也适用于欧洲市场。
耐火特征：
|
标准 |
切合IEC331划定 |
切合GB12666.6划定-A类 |
切合GB12666.6划定-B类 |
|
火焰温度 |
750℃ |
950~1000℃ |
750~800℃ |
|
燃烧时间 |
3h |
90min |
90min |
|
冷却时间 |
12h |
|
|
|
附加电压 |
额定电压 |
额定电压 |
额定电压 |
|
附加电流 |
3A |
3A |
3A |
|
备注：阻燃特征切合GB12666.5成束电缆燃烧试验A类 |
|||
RV电缆线的绝缘材质是聚氯乙烯，凭证性能的差别，该产品还可分为绝缘、阻燃、耐火三种分类，差别的分类用途纷歧样。
|
型号 |
名称 |
绝缘材质 |
额定电压 |
芯数 |
标称截面 |
用途 |
|
RV |
铜芯聚氯乙烯绝缘毗连软电线电缆 |
聚氯乙烯混淆料（PVC） |
450/750V及以下 |
1 |
0.5-240mm? |
用于低压动力线路、一样平常电气、仪器仪表及电信装备 |
|
ZR-RV |
阻燃型铜芯聚氯乙烯绝缘毗连软电线电缆 |
用于具备阻燃场合的电工、仪表、电信装备、动力装置及照明线路牢靠敷设用 |
||||
|
NH-RV |
耐火铜芯聚氯乙烯绝缘毗连软电线电缆 |
用于控制、监控回路、电力、线路；さ瘸∫允羌按笮托藿ā⑹汀⒁苯稹⒒ぁ⒌缋隆⒔⒋⒅霸摈缂刃幸抵杏薪细咦枞己湍突鹨蟮某『。 |
||||
|
备注：RV、ZR-RV、NH-RV均属软线的系列产品，故三种型号的结构参数都是一样，详细参数可见下文的先容。 |
||||||
RV电缆线可分为02、06、08三种型号，差别的型号具有纷歧样的特征，在结构尺寸的参数方面也保存一些差别。
|
型号 |
执行标准 |
名称 |
额定电压 |
使用规模 |
|
60227IEC02(RV) |
GB/T5023.3-2008 |
一样平常用于单芯软导体无护套电缆 |
450/750V |
牢靠布线 |
|
60227IEC06(RV) |
内部布线用导体温度为70℃的单芯软导体无护套电缆 |
300/500V |
||
|
60227IEC08(RV-90) |
内部布线用导体温度为90℃的单芯软导体无护套电缆 |
300/500V |
